接地网制作设计

文章出处:幸耀科技网责编辑:人气:5991发表时间:2016-08-05 10:43:30【

接地是避雷技术非常重要的环节之一,无论是直击雷或感应雷,最终都是把雷电流引入大地。因此,对于敏感的数据(信号)通信设备而言,没有合理而良好的接地系统是不能可靠避雷的。因此,对接地电阻 >1Ω 的大楼地网,需按照规范要求整改,以提高机房接地系统的可靠性。根据具体情况,通过沿机房大楼建立不同形式的接地网(包括水平接地体、垂直接地体)来扩大接地网的有效面积和改善地网的结构。

采用共用接地装置时,共用接地电阻值不应大于;采用专用接地装置时,其接地电阻值不应大于

基本要求如下:

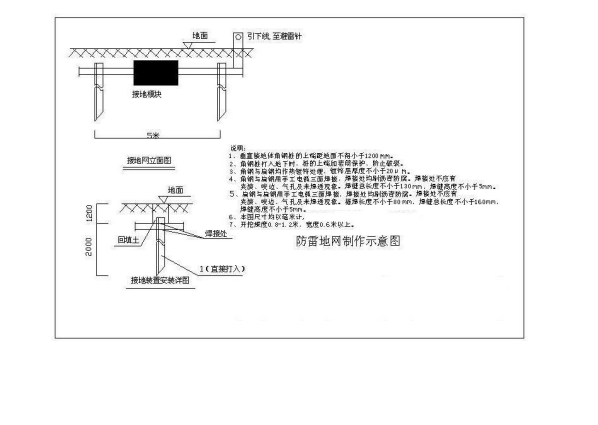

( 1 )在机房周围一米外球形接地网,用较少的材料和较低的安装成本,完成最有效的接地装置;

( 1 )接地电阻值要求 R ≤1Ω

( 2 )接地体应离机房所在主建筑物 3~5m 左右设置;

( 3 )水平和垂直接地体应埋入地下 0.8m 左右,垂直接地体长 2.5m ,每隔 3~5m 设置一个垂直接接地体,垂直接地体采用 50×50×5mm 的热镀锌角钢,水平接地体则选 50×5mm 的热镀锌扁钢

4 )在地网焊接时,焊接面积应 ≥6 倍接触点,且焊点做防腐蚀防锈处理

5 )各地网应在地面下 0.6~0.8m 处与多根建筑立柱钢筋焊接,并作防腐蚀、防锈处理; 6 )土壤导电性能差时采用敷设降阻剂法,使接地电阻 ≤1Ω

7 )回填土必须是导电状态较好的新粘土

8 )与机房基础地网多点焊接,并预留接地测试点。
