塔楼设备防雷设计方案---设计方案

文章出处:幸耀科技网责编辑:人气:3014发表时间:2021-09-02 15:30:14【

   1、直击雷的防护

  机房所在大楼已有避雷针、避雷带等外部防雷设施,不再作外部防雷补充设计。如之前无直击雷防护,需在机房顶层做避雷带或是避雷网,若机房在空旷地带,视情况还需安装避雷针,避雷针、避雷带必须做好引下线,接入地网。

  2、电源系统的防雷

    (1)对于网络集成系统的电源线防护,首先,进入系统总配电房的电源进线,应采用金属铠装电缆敷设,电缆铠装层的两端应良好接地;如果电缆没有铠装层,则就将电缆穿钢管埋地,钢管两端接地,埋地的长度应不小于15米。由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路,均应采用金属铠装电缆进行敷设。这样可以大大减少电源线感应过电压的可能性。

    (2)在电源线路上安装电源防雷器,是必不可少的防护措施。根据IEC防雷规范中有关防雷分区的要求,将电源系统分为三级保护。

① 系统总配电房已做过防雷保护,此方案不再考虑。

② 在机房的配电箱处并联安装通流容量为20KA~40KA的二级电源防雷箱(型号XY-C40/220); 数量  1 个

③ 在机房的机柜内的设备(交换机、计算机、UPS、路由器、光端机)的供电电源进线处安装通流容量10KA的插座式三级电源防雷器(型号:XY-DF10/220),具体数量要看设备多少来定。数量     个。

       所有防雷器均应良好接地。选用防雷器要注意接口的形式和接地的可靠性,重要场所应设置专用的接地线,切不可将防雷接地线与避雷针接地线并接,且要尽量远离、分开入地。

 3、信号系统的防雷

(1)网络传输线主要使用的是光纤和双绞线。其中光纤不需要特别的防雷措施,但若室外的光纤是架空的,那么需要将光纤的金属部分接地。而双绞线屏蔽效果较差,因此感应雷击的可能性比较大,应将此类信号线敷设在屏蔽线槽中,屏蔽线槽应良好接地;也可穿金属管敷设,金属管应全线保持电气上的连通,并且金属管两端应良好接地。

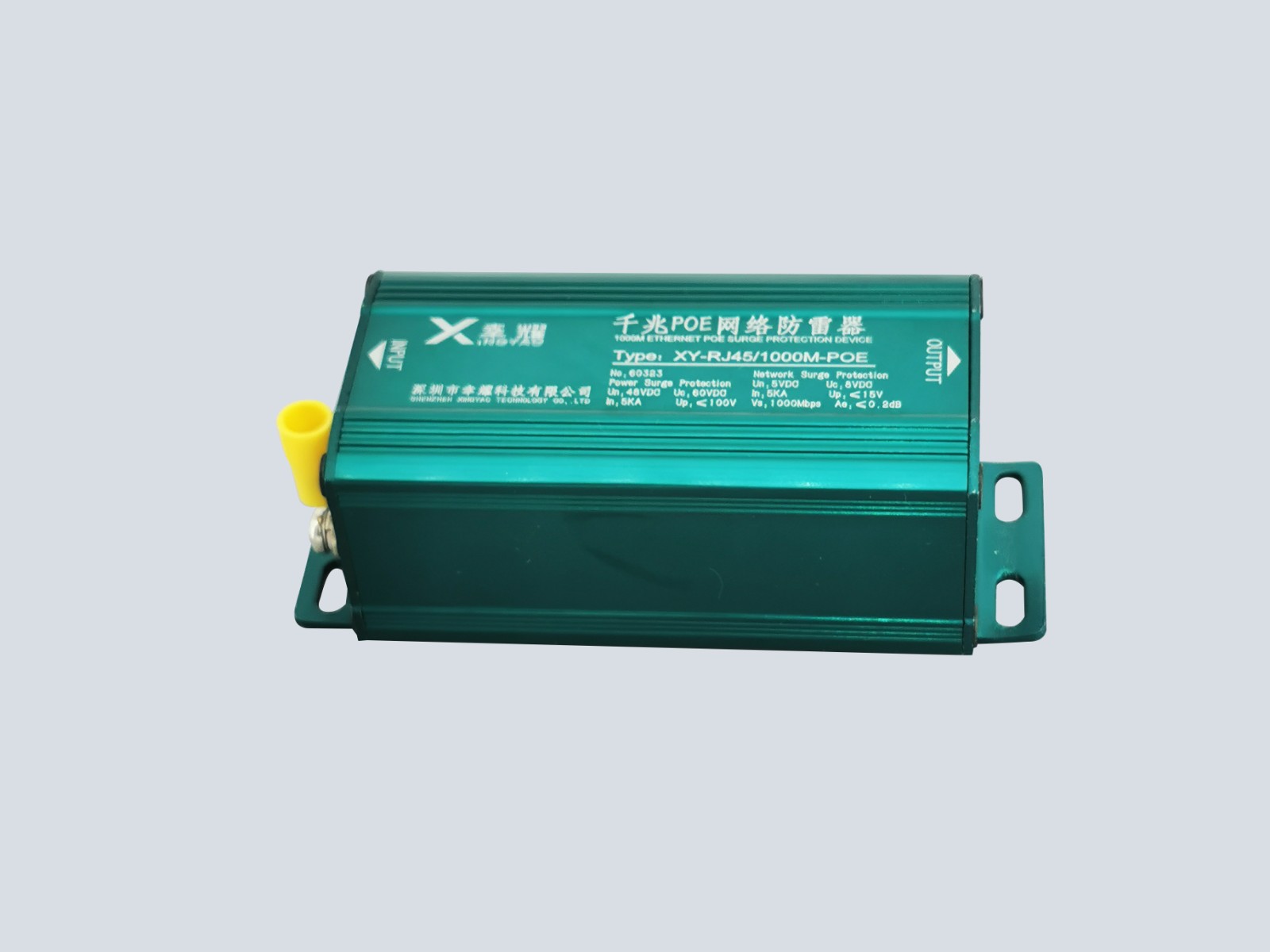

    (2)在信号线路上安装信号防雷器,对防感应雷是一种行之有效的办法。对于网络集成系统,可在网络信号线进入到广域网路由器之前安装专用信号防雷器;在系统主干交换机、主服务器以及各分交换机、服务器的信号线入口处分别安装RJ45接口的信号防雷器。信号防雷器主要串接在线路的两端设备的接口处。

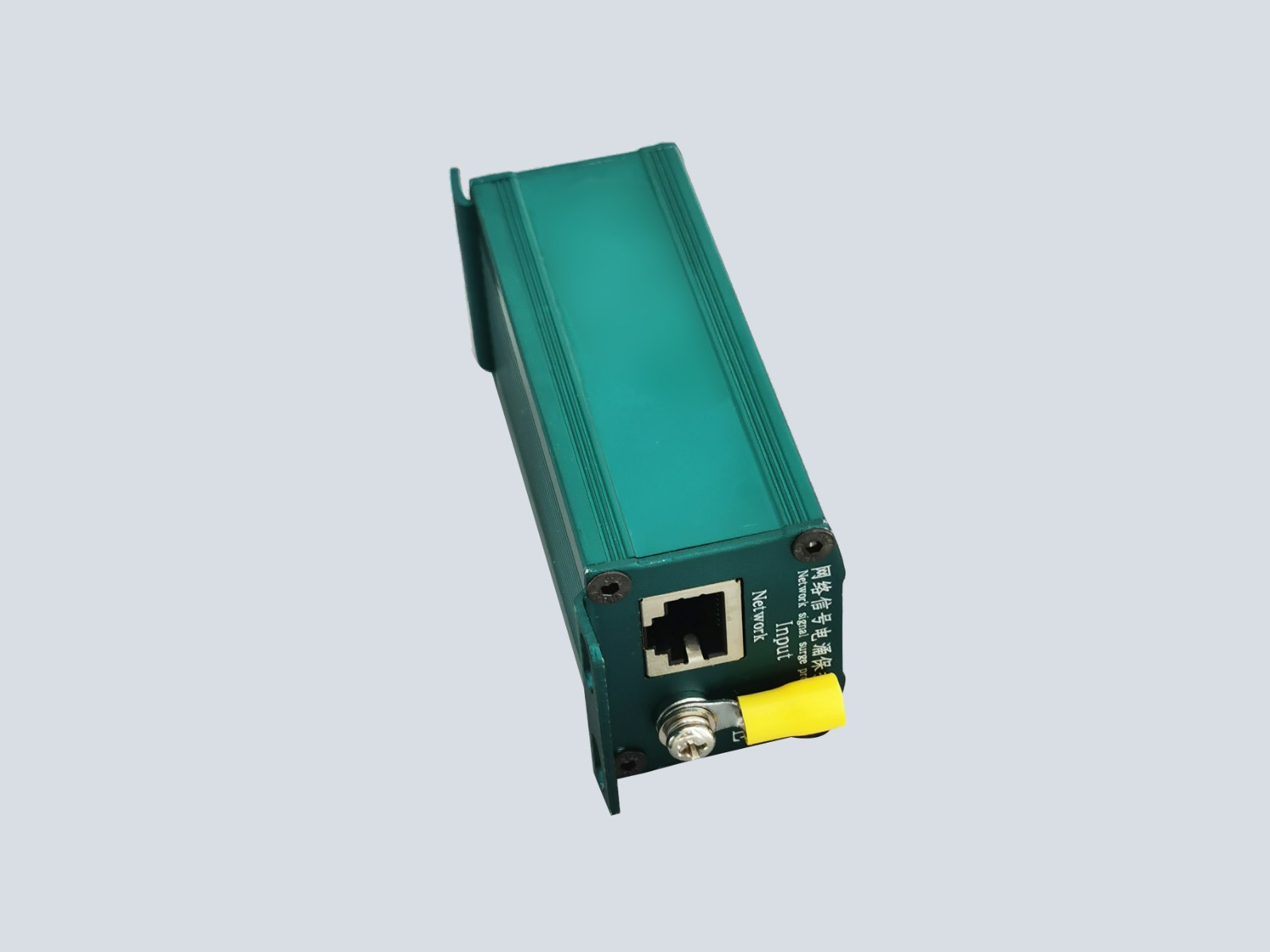

① 服务器 100M 输入端口处安装单口 RJ45 端口信号避雷器(型号:XY-100/4L),以保护服务器。

数量    台

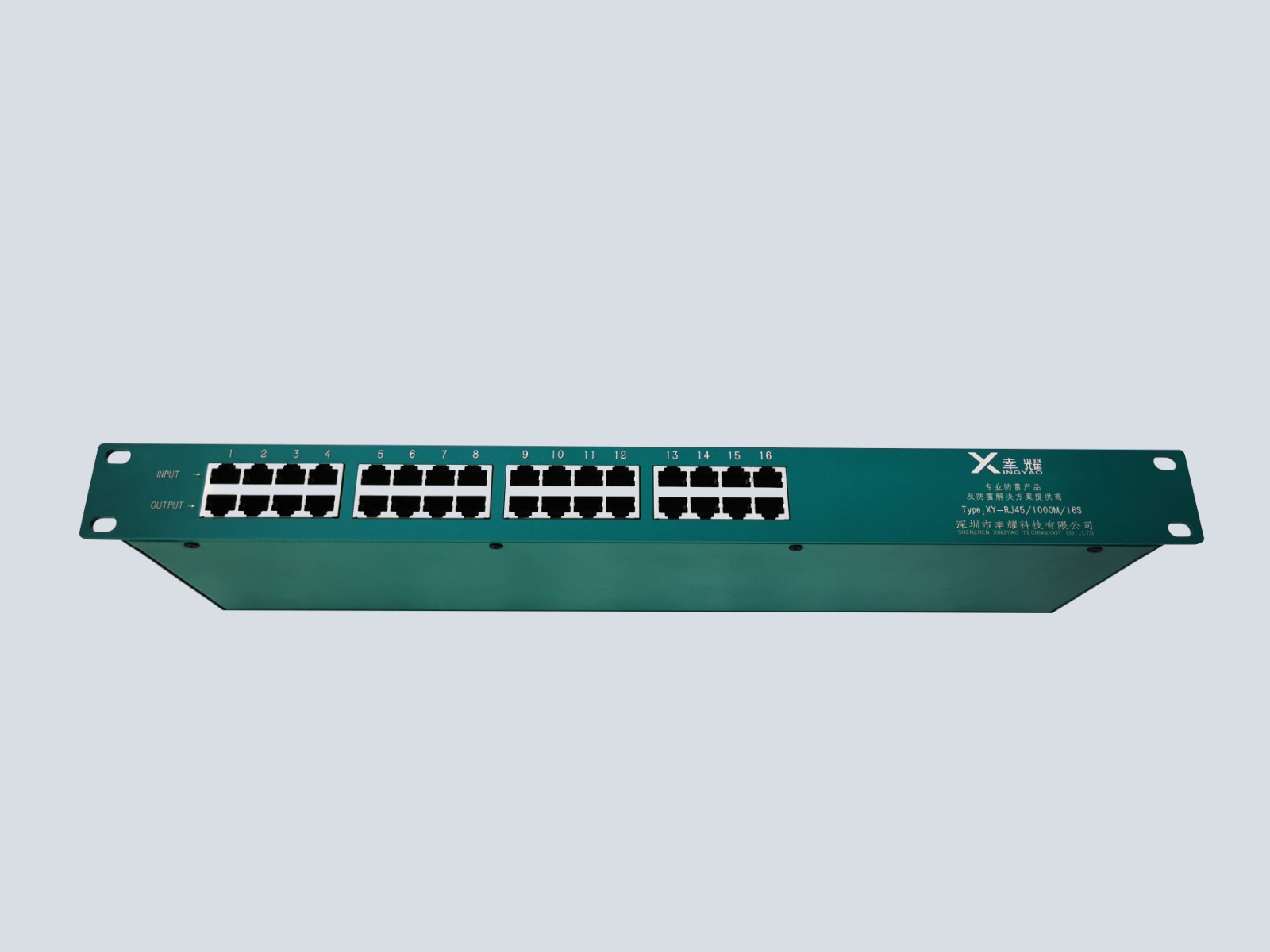

② 在24口网络交换机的进线端和出线端各串联 一个24 口的 RJ45 端口信号避雷器(型号:XY-1000/24),避免因雷击感应或电磁场干扰沿双绞线窜入而毁坏设备。数量     台

(3)对于监控系统机房的防雷保护

1 在硬盘录像机的视频线出线端加装视频信号防雷器(型号:XY-CCTV/BNC/II),数量     台

2 摄像机因在室内,可以考虑不用安装防雷器。

     注意:所有防雷器均应良好接地,选用防雷器要注意接口的形式和接地的可靠性,重要场所应设置专用的接地线,切不可将防雷接地线与避雷针接地线并接,且要尽量远离、分开入地。

  4、机房等电位连接

            在机房防静电地板下,沿着地面上布置40*3紫铜排,形成闭合环接地汇流母排。将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳,以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。同时在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。形成等电位。采用联合接地网,目的是消除各地网之间的电位差,保证设备不因雷电的反击而损坏。

  5、接地网制作设计

接地是避雷技术非常重要的环节之一,无论是直击雷或感应雷,最终都是把雷电流引入大地。因此,对于敏感的数据(信号)通信设备而言,没有合理而良好的接地系统是不能可靠避雷的。因此,对接地电阻 >1Ω 的大楼地网,需按照规范要求整改,以提高机房接地系统的可靠性。根据具体情况,通过沿机房大楼建立不同形式的接地网(包括水平接地体、垂直接地体)来扩大接地网的有效面积和改善地网的结构。

    采用共用接地装置时,共用接地电阻值不应大于1Ω;采用专用接地装置时,其接地电阻值不应大于4Ω

基本要求如下:

( 1 )在大楼周围做接地网,用较少的材料和较低的安装成本,完成最有效的接地装置;

( 1 )接地电阻值要求 R ≤1Ω ;

( 2 )接地体应离机房所在主建筑物 3~5m 左右设置;

( 3 )水平和垂直接地体应埋入地下 0.8m 左右,垂直接地体长 2.5m ,每隔 3~5m 设置一个垂直接接地体,垂直接地体采用 50×50×5mm 的热镀锌角钢,水平接地体则选 50×5mm 的热镀锌扁钢;

( 4 )在地网焊接时,焊接面积应 ≥6 倍接触点,且焊点做防腐蚀防锈处理;

( 5 )各地网应在地面下 0.6~0.8m 处与多根建筑立柱钢筋焊接,并作防腐蚀、防锈处理;

( 6 )土壤导电性能差时采用敷设降阻剂法,使接地电阻 ≤1Ω ;

(7 )回填土必须是导电状态较好的新粘土;

( 8 )与大楼基础地网多点焊接,并预留接地测试点。

       以上是一种传统的廉价实用的接地方式,根据实际情况,接地网材料也可以选用新型技术接地装置,如免维护电解离子接地系统、低电阻接地模块、长效铜包钢接地棒等等
