开关型天馈防雷器,深圳幸耀,生产销售,厂家直销

产品分类: 天馈防雷器
    订购热线:15889457601

    产品介绍:

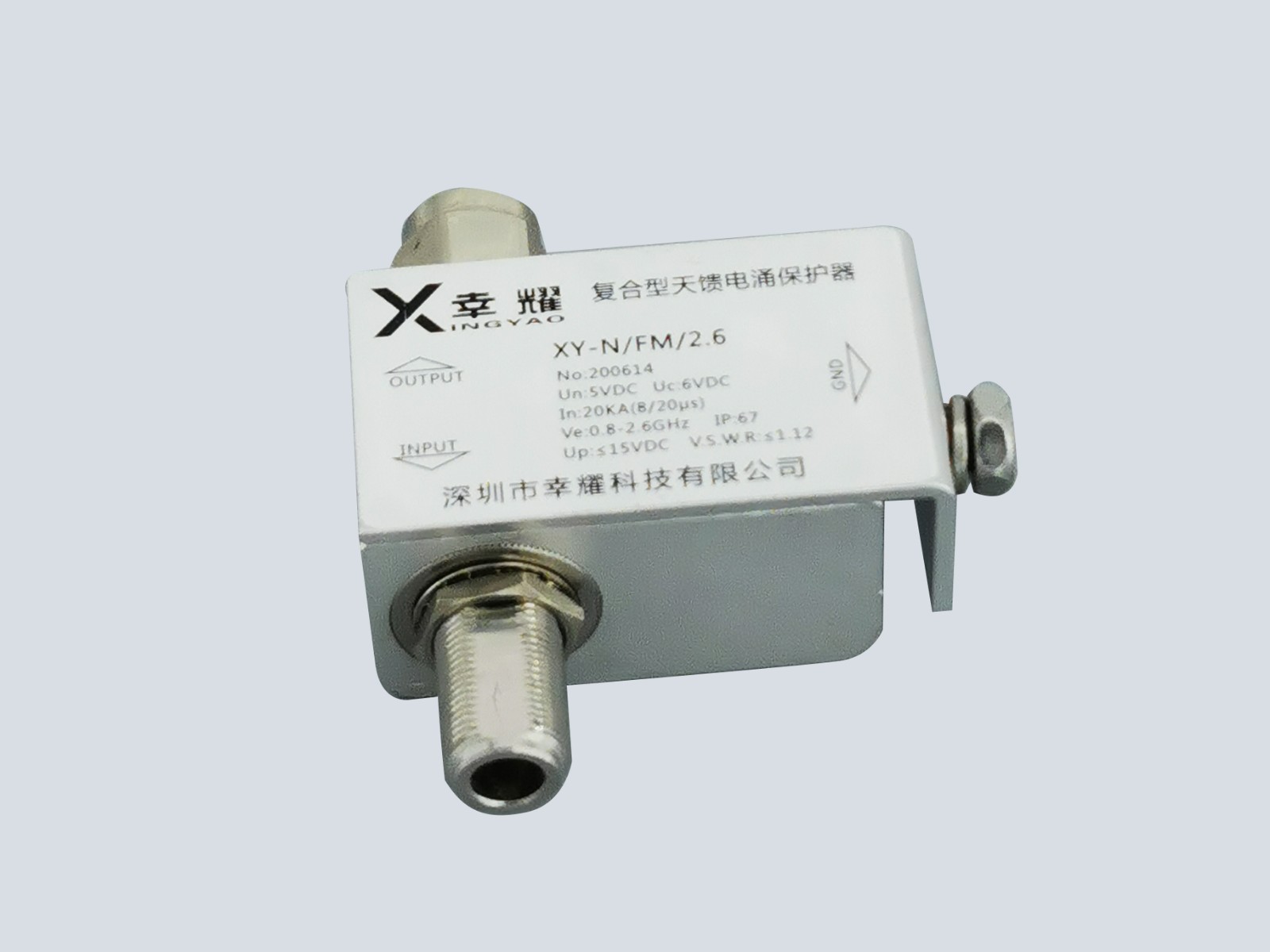

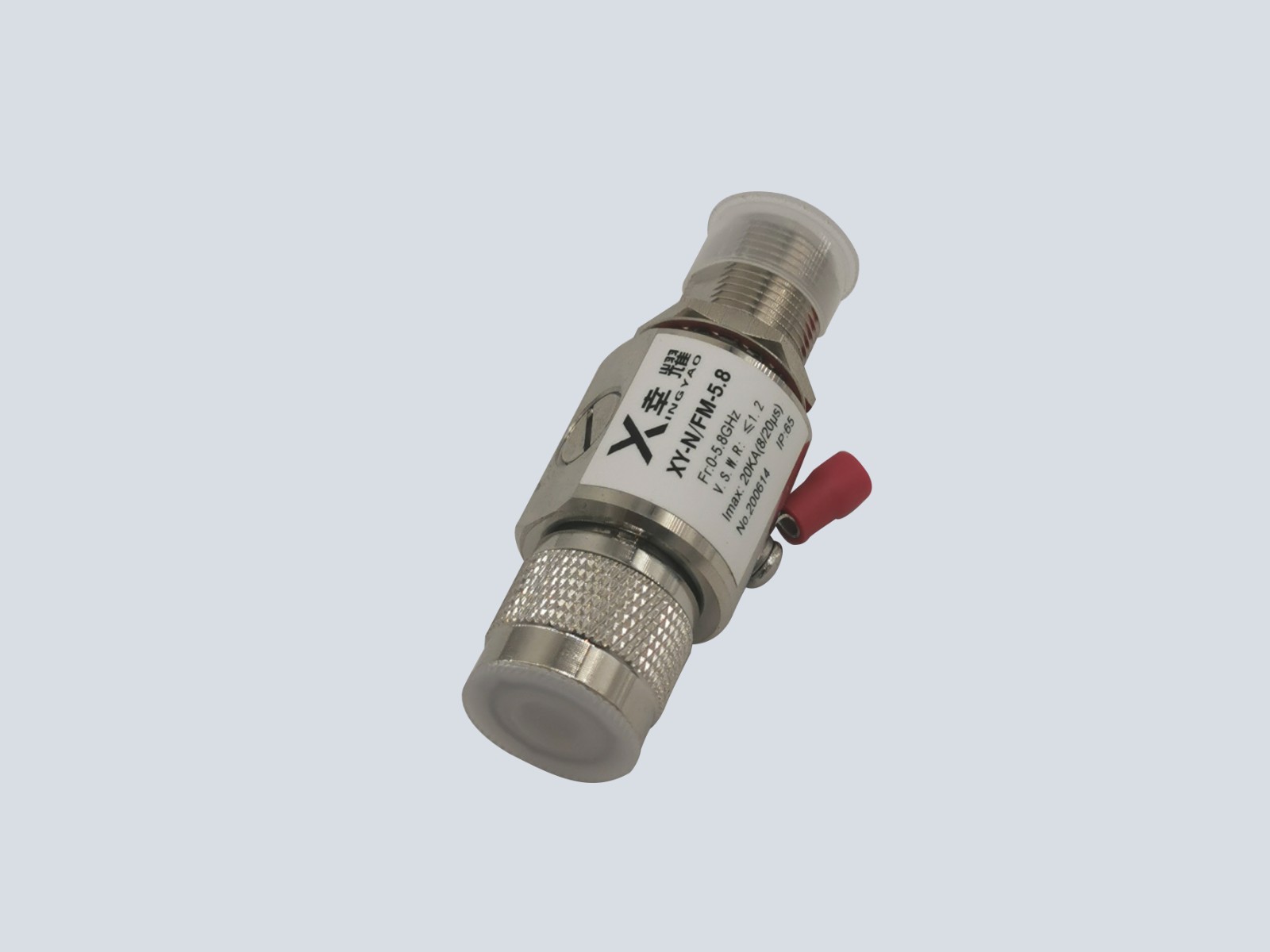

     幸耀(XINGYAO)天馈电涌保护器防止因馈线感应雷击过电压而对天线及收发设备造成的损害,适用于卫星无线通信,移动基站,微波通信,广播电视等同轴天馈系统信号的电涌保护,安装于防雷分区LPZ0A-1及后续分区。该产品采用屏蔽外壳封装,内置优质高速过压保护器件,对天馈线路上感应的雷电高压脉冲具有高效的保护防御功能。

    功能特点:

    1、驻波比小,插入损耗低(≤0.2dB);2、传输速率高,使用频率范围大;3、 当雷击电涌侵入时,无需中止用电设备,不影响正常设备正常运行;4、多种接头可选。

    技术参数:

    产品名称

    开关型天馈防雷器

    产品型号

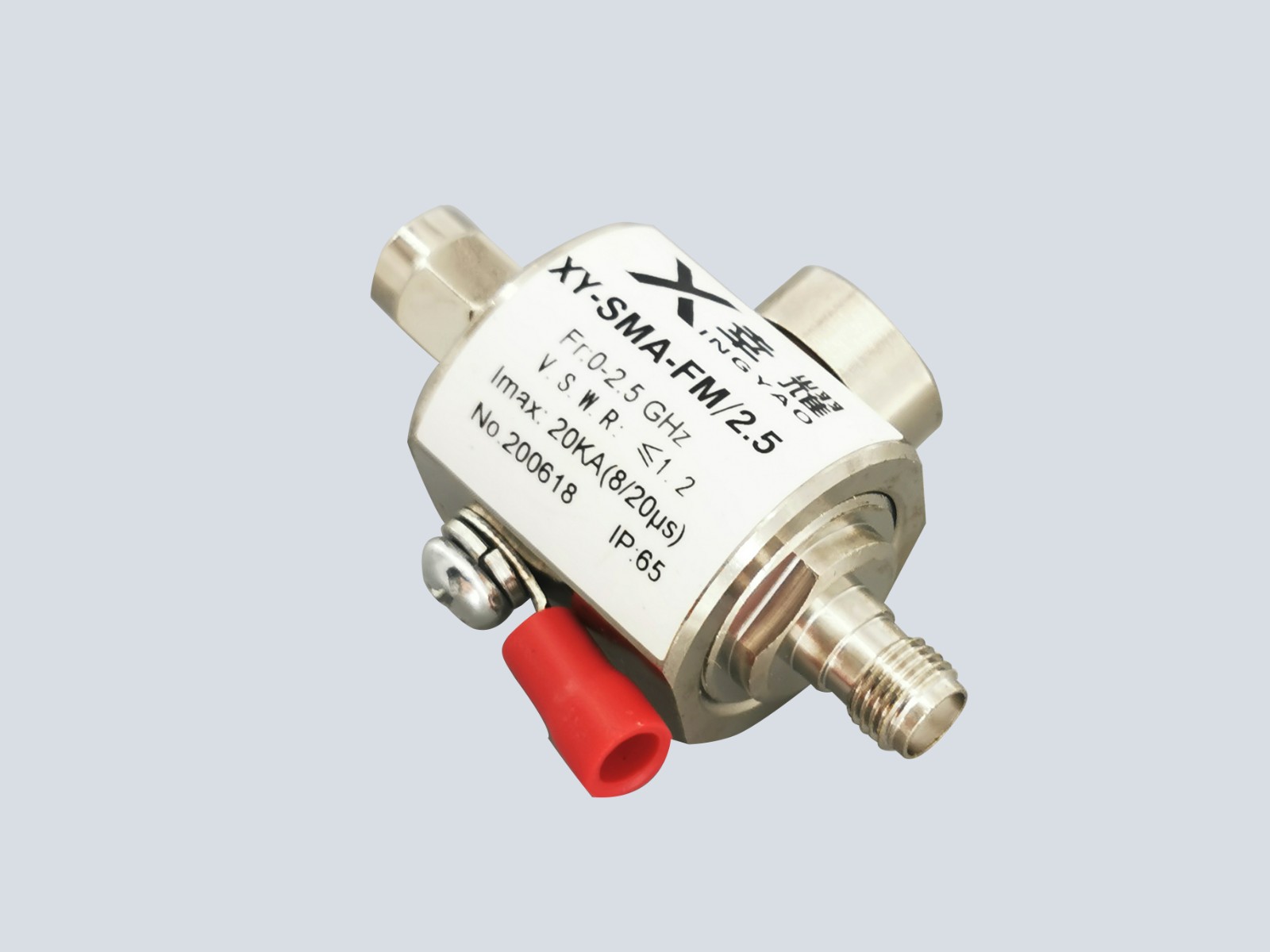

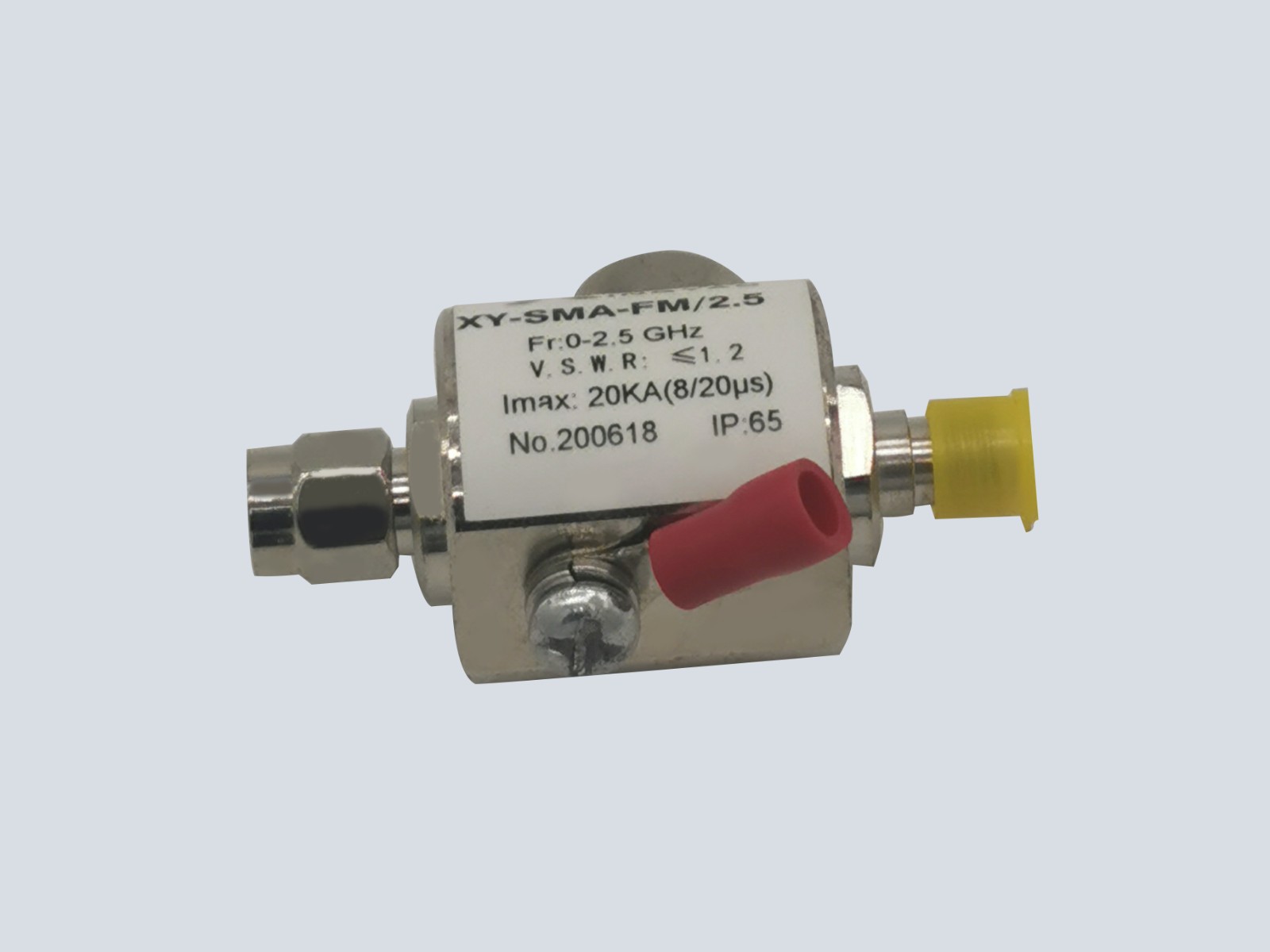

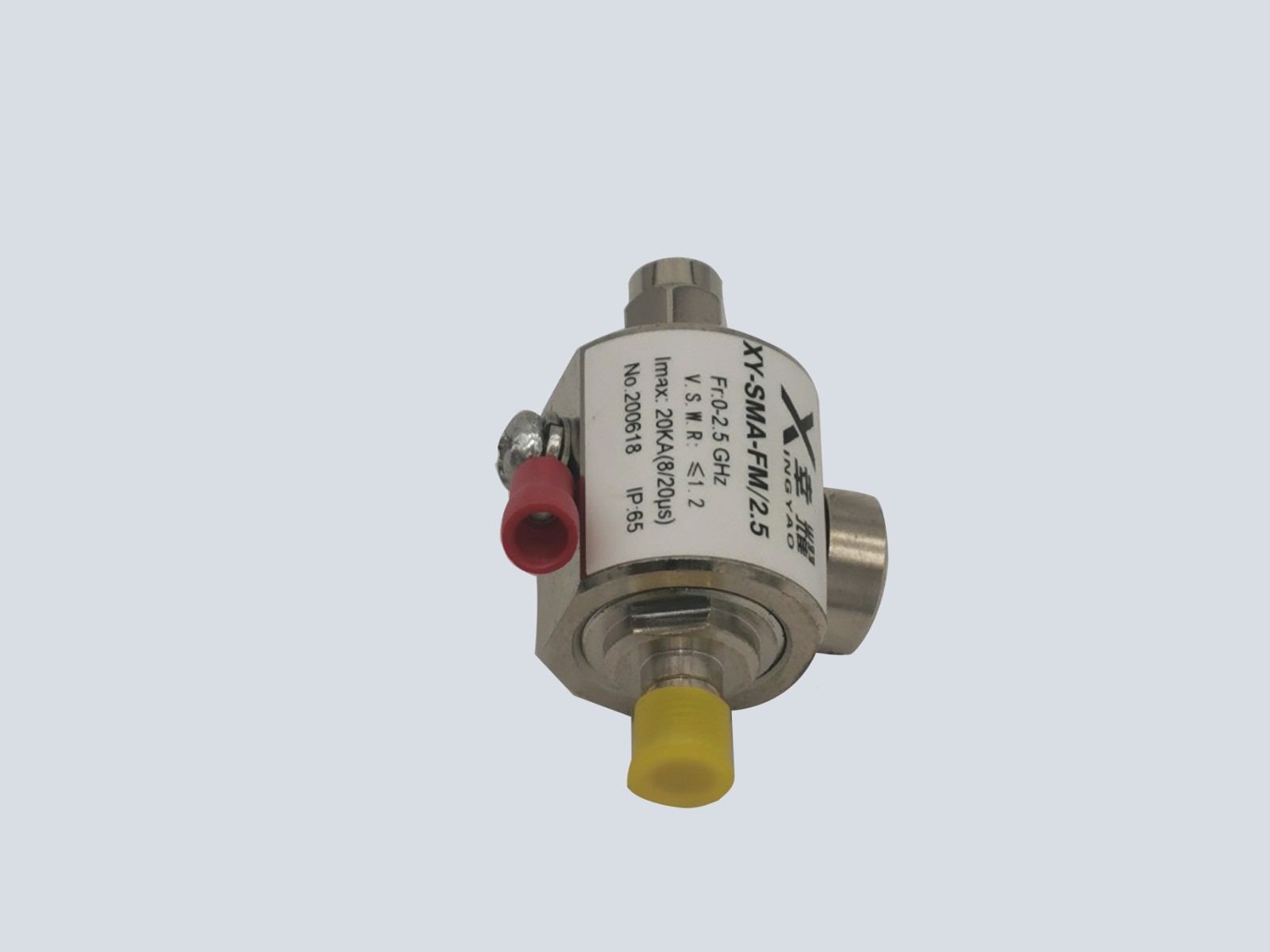

    XY-SMA-FM/2.5

    XY-N-FM/2.5

    XY-TNC-FM/2.5

    XY-F-FM/2.5

    接口方式

    SMA/FM

    N/FM

    TNC/FM

    F/FM

    SPD类别

    开关型

    最大持续工作电压Uc

    90V

    保护水平Up

    ≤600V

    标称放电电流In(8/20μs)

    10KA

    最大放电电流

    Imax(8/20μs)

    20KA

    反应时间 Ta

    ≤25ns

    最大传输功率 Pt

    150W

    驻波比 VSWR

    ≤1.2

    特性阻抗

    50/75Ω

    插入损耗

    ≤0.2dB/1.5 GHz

    频率范围

    DC-2.5GHZ

    外壳材料

    黄铜

    外壳防护等级

    IP65

    接地电阻Ω/线径

    ≤4Ω / 2.5mm2

    工作温度范围

    -40℃~+70℃

    空气相对湿度

    (室内温度条件下)

    30%~90%

    尺寸mm

    53*25*25

    59*25*25

    60*25*32

    53*25*25

    执行标准

    GBl8802.1、lEC61643-21、IEC60169-4

    防雷器安装指导:

     1、为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区,天线不带放大器的情况下,也可以只用一个。2、把防雷器上的接线片焊上尽量短的接地导线(导线面积不小于2.5mm2),另一端与防雷系统接地母线可靠连接,接地电阻不大于4Ω。3、在户外使用天馈防雷器时必须注意防雨,切不可让雨水浸入其内部造成腐蚀损坏。4、本产品无需特别维护。当系统工作出现故障时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
